OTDC630FV11-ESS

211x157.5x135

1500 V DC 10 kA

Per 1 s 10 kA

Per 0.1 s 20 kA

1500 V DC 100 kA

1500 V 630 A

1500 V 400 A

630 A

q = 40 °C 630 A

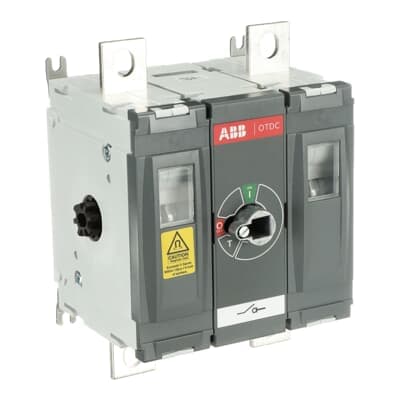

ABB offers new OTDC Switch-disconnectors specially designed for reliable switching for ESS applications were higher performance is needed. They are durable and virtually maintenance-free, and offer easy installation for all imaginable situations.

Depending on the ESS layout and the customer’s wishes, the OTDC switch-disconnectors may be used in one or more sections of the overall setup, for the battery protection.

Main characteristics of this particular OTDC type:

Rated conditional short circuit current with fuses is 30kA, 2-Pole, 1500Vdc, Approved according to IEC 60947-1, -3

In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019

M

10000 cicli

No

3

IP20

IEC 60947-1, -3

2

A condizioni operative nominali per polo 30 ... 32 W

3.5 kg

1500 V DC 20 kA

12 kV

1500 V

1500 V

Montaggio della base

Terminali a capocorda

Per una portata Iq di 100kA è possibile utilizzare qualsiasi fusibile che non superi il picco consentito di 53kA o l'energia consentita di 1,1MA^2s. Per una portata Iq di 50kA è possibile utilizzare un interruttore automatico o un fusibile selezionato dalla tabella di coordinamento dei fusibili. Per la tabella di coordinamento 9AKK108467A9503 consultare la sezione Istruzioni e manuali.
