UA95-30-00RA-84

170x90x155,6

0 NO, 0 NC

Circuito principale 8 N·m

690 V 40 °C 145 A

690 V 55 °C 135 A

690 V 60 °C 135 A

690 V 70 °C 115 A

415 V 55 °C 96 A

440 V 55 °C 93 A

500 V 55 °C 80 A

690 V 55 °C 65 A

1000 V 55 °C 30 A

380 / 400 V 55 °C 96 A

220 / 230 / 240 V 55 °C 96 A

380 / 400 V 45 kW

Secondo IEC 60947-4-1, contattori aperti q = 40 °C 145 A

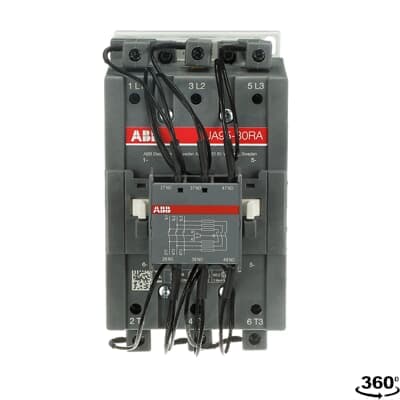

Contattori oltre 100A-Contattori UA per inserzione dei condensatori-70 kvar (400 V 40°C), con resistenze di prescarica

In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019

10 milione

Circuito principale 50 Hz

Secondo IEC 60529, IEC 60947-1, EN 60529 bobine IP20

Secondo IEC 60529, IEC 60947-1, EN 60529 terminali principali IP10

Without derating 3000 m

AC-1 300 cicli orari

AC-2 /AC-4 150 cicli orari

AC-3 300 cicli orari

Circuito principale 600 V

0

0

3

0

3

A condizioni operative nominali per polo 7.5 W

1,8 kg

Close to contactor fitted with thermal O/L relay 0.85 ... 1.1 Uc -25 ... 50 °C

Close to contactor without thermal O/L relay 0.85 ... 1.1 Uc -40 ... 70 °C

Close to contactor for storage -60 ... +80 °C

Circuito principale 8 kV

50 Hz 110 V

60 Hz 110 ... 120 V

Circuito principale 1000 V

Secondo IEC 60947-4-1 e VDE 0110 Gr. C 1000 V

Secondo UL/CSA 600 V

Morsetto per cavo

UA95
