TF96-68

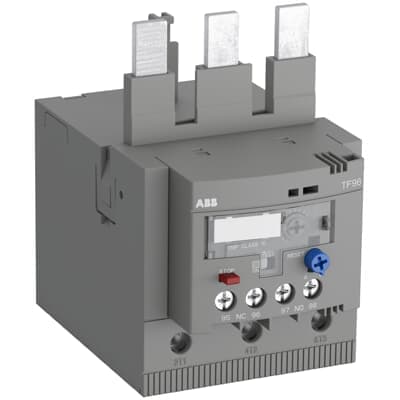

Relè di sovraccarico termico TF96
TF96-68 Salvamotori e relè termici 57 ... 68 A
Codice: 1SAZ911201R1003
Codice Metel: TF96-68
Per informazioni tecniche chiamaci al numero 02 2415 1515
Attivo tutti i giorni da lunedì al sabato dalle ore 9:00 alle ore 19:00
Caratteristiche tecniche
106,9x69,9x106,3
57 ... 68 A
class 10
Circuito ausiliare 1 ... 1.2 N·m
Circuito principale 6.0 ... 9.0 N·m
68 A
Circuito ausiliare NC 6 A
Circuito ausiliare NO 4 A
Salvamotori e relè termici-Relè termici a bimetalli-Montaggio diretto su contattori AF80…AF96
In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019
Circuito ausiliario 50 Hz
Circuito ausiliario 60 Hz
Circuito ausiliario DC
Circuito principale 50 Hz
Circuito principale 60 Hz
3
Abitazione IP20
Terminali del circuito principale IP10
2000 m
Circuito principale 600 V CA
IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L
1
1
3
3
A condizioni operative nominali per polo 3.2 ... 4.6 W
0,52 kg
IEC, UL
In funzione -40 ... +70 °C
Operation compensated -40 ... +70 °C
In magazzino -50 ... +80 °C
Circuito ausiliario 6 kV
Circuito principale 8 kV
Circuito ausiliario 600 V CA/CC
Circuito Principale 690 V CA
Circuito Principale 440 V CC
690 V
Montato sul contattore
Terminali a vite
TF96
