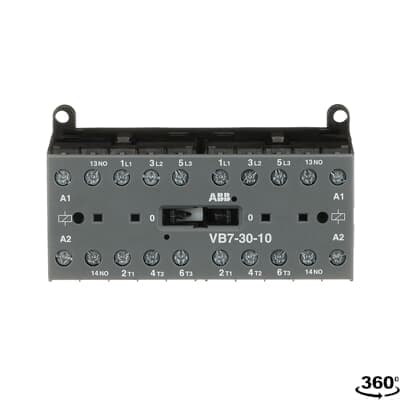

VB7-30-10-02

57,5x96,2x46,7

Circuito di controllo 0.8 ... 1.1 N·m

Circuito principale 0.8 ... 1.1 N·m

96 A

220 / 240 V 40 °C 20 A

220 / 240 V 55 °C 16 A

380 / 440 V 40 °C 20 A

380 / 440 V 55 °C 16 A

690 V 40 °C 6 A

690 V 55 °C 6 A

230 V 55°C 12 A

400 V 55 °C 12 A

500 V 55 °C 9 A

690 V NO 55°C 3.5 A

230 V Tre fasi 3 kW

400 V Tre fasi 5.5 kW

500 V Tre fasi 5.5 kW

690 V Tre fasi, NO 3 kW

Circuito principale 20 A

Minicontattori invertitori tripolari con connessione a vite-5,5 kW (AC-3), bobina in c.a. senza interblocco di sicurezza

In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019

10000000 cicli

Circuito principale 60 Hz

Circuito principale 50 Hz

Circuito principale DC

3

Terminali del circuito principale IP20

2000 m

AC-1 300 cicli orari

AC-15 600 cicli orari

AC-3 600 cicli orari

DC-1 600 cicli orari

DC-13 600 cicli orari

DC-3 600 cicli orari

Circuito principale 600 V CA

IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L

1

0

3

0

3

a Condizioni Operative Nominali AC-1 per Polo 1,4 W

0,355 kg

IEC, UL

-20 ... +55 °C

Circuito principale 6 kV

42 V CA

Circuito ausiliario 690 V CA

Circuito ausiliario 250 V CC

Circuito principale 690 V CA

Circuito principale 220 V CC

690 V

Secondo UL/CSA 600 V

Guida DIN, Vite

Terminali a vite
