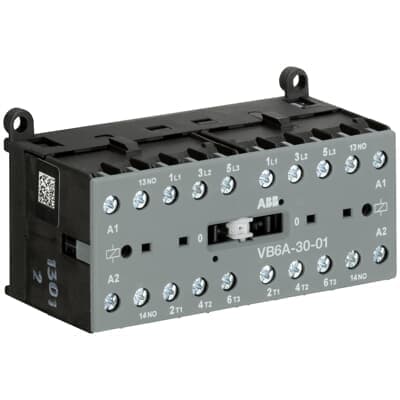

VB6A-30-01-80
Minicontattori B
VB6A-30-01-80 Minicontattori 220 ... 240 V AC - 3 NO - 0 NC - Screw Terminals
Codice: GJL1211911R8010
Codice Metel: VB6A-30-01-80
Per informazioni tecniche chiamaci al numero 02 2415 1515
Attivo tutti i giorni da lunedì al sabato dalle ore 9:00 alle ore 19:00
Caratteristiche tecniche
57,5x96,2x46,7
Control circuit 0.8 ... 1.1 N·m
Circuito principale 0.8 ... 1.1 N·m
64 A
(220 / 240 V) 40 °C 20 A
(220 / 240 V) 55 °C 16 A
(380 / 440 V) 40 °C 20 A
(380 / 440 V) 55 °C 16 A
(690 V) 40 °C 6 A
(690 V) 55 °C 6 A
(230 V) 55°C 9 A
(400 V) 55 °C 9 A
(500 V) 55 °C 6.5 A
(690 V) NO 55°C 3.5 A
(230 V) Tre fasi 2.2 kW
(400 V) Tre fasi 4 kW
(500 V) Tre fasi 4 kW
(690 V) Tre fasi, NO 3 kW
Circuito principale 20 A
Minicontattori invertitori tripolari con connessione a vite-4 kW (AC-3), bobina in c.a. e interblocco di sicurezza
Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Nr. operations 10000000 ciclo (i)
Circuito di controllo 400 Hz
Circuito di controllo 50 Hz
Circuito di controllo 60 Hz
Circuito principale 60 Hz
Circuito principale 50 Hz
Circuito principale DC
3
Terminali del circuito ausiliario IP20
Terminali del circuito di controllo IP20
Terminali del circuito principale IP20
2000 m
AC-1 300 cicli orari
AC-15 600 cicli orari
AC-3 600 cicli orari
DC-1 600 cicli orari
DC-13 600 cicli orari
DC-3 600 cicli orari
Circuito principale 600 V CA
IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L
0
1
3
0
3P
A condizioni operative nominali AC-1 per polo 1 W
0,355 kg
IEC, UL
-20 ... +55 °C
Circuito principale 6 kV
220 ... 240 V CA
Circuito ausiliario 690 V CA
Circuito ausiliario 250 V CC
Circuito principale 690 V CA
Circuito principale 220 V CC
690 V
Secondo UL/CSA 600 V
DIN-Rail, Screw
Screw Terminals
