BC7-30-01-F-05

Caratteristiche tecniche

Altezza (H) x Larghezza (L) x Profondità (P) mm
57,5x52,5x46,7
Corrente nominale ammissibile di breve durata (Icw)
96 A
Corrente nominale di funzionamento AC-1 (Ie)
220 / 240 V 40 °C 20 A
220 / 240 V 55 °C 16 A
380 / 440 V 40 °C 20 A
380 / 440 V 55 °C 16 A
690 V 40 °C 6 A
690 V 55 °C 6 A
Corrente nominale di funzionamento AC-3 (Ie)
230 V 55°C 12 A
400 V 55 °C 12 A
500 V 55 °C 9 A
690 V NO 55°C 3.5 A
Corrente nominale di funzionamento AC-3 (Pe)
230 V Tre fasi 3 kW
400 V Tre fasi 5.5 kW
500 V Tre fasi 5.5 kW
690 V Tre fasi, NO 3 kW
Corrente termica convenzionale in aria libera (Ith)
Circuito principale 20 A
Descrizione

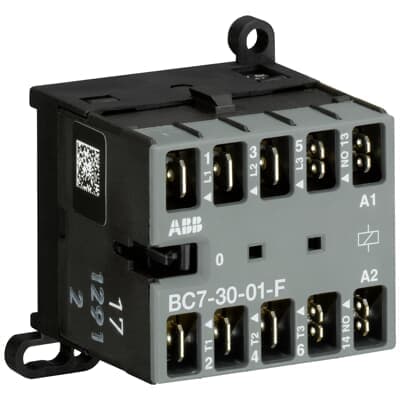

Minicontattori tripolari con connessione a faston-5,5 kW (AC-3), bobina in c.c.
Dichiarazione RoHS
In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019
Durata meccanica
