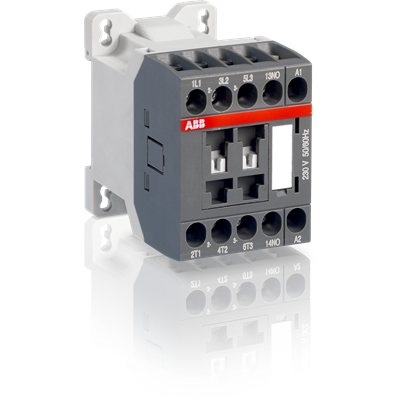

AS09-30-01-20

68x45x72,5

Circuito ausiliare 1 N·m

Circuito di controllo 1 N·m

Circuito principale 1 N·m

At 40 °C ambient temp, in free air, from a cold state 10 s 100 A

At 40 °C ambient temp, in free air, from a cold state 15 min 22 A

At 40 °C ambient temp, in free air, from a cold state 1 min 50 A

At 40 °C ambient temp, in free air, from a cold state 1 s 230 A

At 40 °C ambient temp, in free air, from a cold state 30 s 65 A

Per 0.1 s 140 A

Per 1 s 100 A

690 V 40 °C 22 A

690 V 60 °C 18 A

690 V 70 °C 15 A

415 V 60 °C 9 A

440 V 60 °C 8 A

500 V 60 °C 8 A

690 V 60 °C 5 A

380 / 400 V 60 °C 9 A

220 / 230 / 240 V 60 °C 9 A

400 V 4 kW

415 V 4 kW

440 V 4 kW

500 V 4 kW

690 V 4 kW

220 / 230 / 240 V 2.2 kW

Secondo IEC 60947-4-1 contattori aperti q = 40 °C 22 A

Secondo IEC 60947-5-1 q = 40 °C 10 A

Contattori fino a 100A-Contattori tripolari AS09..AS16 con bobina in c.a.-4 kW (AC-3 400 V)

In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019

3000 m

Circuito ausiliario 50/60 Hz

Circuito principale 50/60 Hz

Secondo IEC 60529 IEC 60947-1 EN 60529 terminali ausiliari IP20

Secondo IEC 60529 IEC 60947-1 EN 60529 bobine IP20

Secondo IEC 60529 IEC 60947-1 EN 60529 terminali principali IP20

3000 m

AC-1 600 cicli orari

AC-15 1200 cicli orari

AC-2 /AC-4 300 cicli orari

AC-3 1200 cicli orari

DC-13 900 cicli orari

IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14

0

1

3

0

A condizioni operative nominali AC-1 per polo 1 W

A condizioni operative nominali AC-3 per polo 0.16 W

0,22 kg

Categoria B secondo IEC 60947-1 Allegato Q

Close to contactor fitted with thermal O/L relay -25 ... 60 °C

Close to contactor without thermal O/L relay -40 ... 70 °C

Close to contactor for storage -60 ... +80 °C

Circuito ausiliario 6 kV

50 Hz 24 V

60 Hz 24 V

Circuito ausiliario 690 V

Circuito principale 690 V

Secondo IEC 60947-4-1 e VDE 0110 Gr. C 690 V

Secondo IEC 60947-5-1 e VDE 0110 Gr. C 690 V

Secondo UL/CSA 600 V

Terminali a vite

AS09
