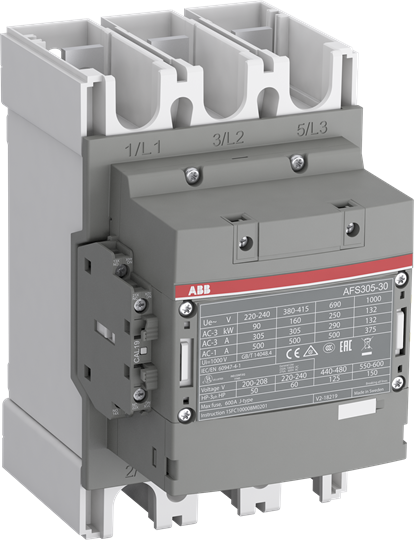

AFS305-30-12-14

225x140x180

1 NO, 2 NC

Cable lug 28 N·m

Circuito principale 22 ... 43 N·m

At 40 °C ambient temp, in free air, from a cold state 10 s, 2440 A

At 40 °C ambient temp, in free air, from a cold state 15 min, 500 A

At 40 °C ambient temp, in free air, from a cold state 1 min, 996 A

At 40 °C ambient temp, in free air, from a cold state 1 s, 3050 A

At 40 °C ambient temp, in free air, from a cold state 30 s 1409 A

1000 V 40 °C 375 A

1000 V 60 °C 325 A

1000 V 70 °C 260 A

690 V 40 °C 500 A

690 V 60 °C 400 A

690 V 70 °C 325 A

415 V 60 °C 305 A

440 V 60 °C 305 A

500 V 60 °C 290 A

690 V 60 °C 290 A

1000 V 60 °C 131 A

380 / 400 V 60 °C 305 A

220 / 230 / 240 V 60 °C 305 A

415 V 160 kW

440 V 160 kW

500 V 200 kW

690 V 250 kW

1000 V 185 kW

380 / 400 V 160 kW

220 / 230 / 240 V 90 kW

Secondo IEC 60947-4-1, contattori aperti q = 40 °C 500 A

Contattori oltre 100 A - Contattori tripolari di sicurezza con bobina in c.a./c.c. con contatti ausiliari 1 N.A + 2 N.C.-160 kW (AC-3 400 V)

In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019

5 milione

Circuito principale 50/60 Hz

Secondo IEC 60529, IEC 60947-1, EN 60529 bobine IP20

Secondo IEC 60529, IEC 60947-1, EN 60529 terminali principali IP00

Without derating 3000 m

AC-1 300 cicli orari

AC-2 /AC-4 150 cicli orari

AC-3 300 cicli orari

Circuito principale 600 V

1

2

3

0

3

A condizioni operative nominali per polo 19 W

4 kg

Close to contactor fitted with thermal O/L relay 0.85 ... 1.1 Uc -25 ... 50 °C

Close to contactor without thermal O/L relay 0.85 ... 1.1 Uc -40 ... 70 °C

Close to contactor for storage -40 ... 70 °C

Circuito principale 8 kV

50 Hz 250 ... 500 V

60 Hz 250 ... 500 V

Funzionamento in CD 250 ... 500 V

Circuito principale 1000 V

Secondo IEC 60947-4-1 e VDE 0110 Gr. C 1000 V

Secondo UL/CSA 600 V

Barre

AFS305
