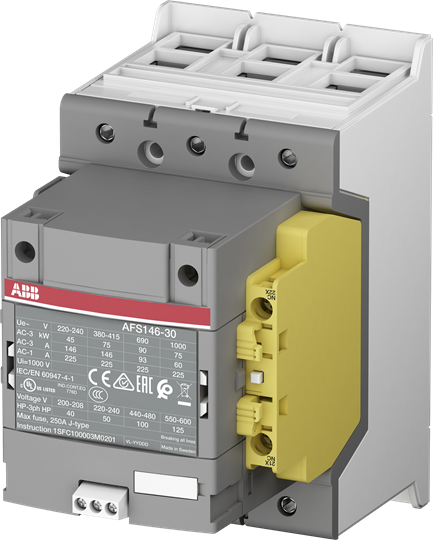

AFS146-30-12-34

150x90x126

1 NO, 2 NC

Cable lug 9 N·m

Circuito principale 8 N·m

At 40 °C ambient temp, in free air, from a cold state 10 s, 1168 A

At 40 °C ambient temp, in free air, from a cold state 15 min, 200 A

At 40 °C ambient temp, in free air, from a cold state 1 min, 477 A

At 40 °C ambient temp, in free air, from a cold state 1 s, 1460 A

At 40 °C ambient temp, in free air, from a cold state 30 s 674 A

1000 V 40 °C 225 A

1000 V 60 °C 200 A

1000 V 70 °C 175 A

690 V 40 °C 225 A

690 V 60 °C 200 A

690 V 70 °C 175 A

415 V 60 °C 146 A

440 V 60 °C 146 A

500 V 60 °C 130 A

690 V 60 °C 93 A

1000 V 60 °C 60 A

380 / 400 V 60 °C 146 A

220 / 230 / 240 V 60 °C 146 A

415 V 75 kW

440 V 90 kW

500 V 90 kW

690 V 90 kW

1000 V 75 kW

380 / 400 V 75 kW

220 / 230 / 240 V 45 kW

Secondo IEC 60947-4-1, contattori aperti q = 40 °C 225 A

Contattori oltre 100 A - Contattori tripolari di sicurezza con bobina in c.a./c.c. con contatti ausiliari 1 N.A + 2 N.C.-75 kW (AC-3 400 V) - con interfaccia PLC integrata

In conformità alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019

5 milione

Circuito principale 50/60 Hz

Secondo IEC 60529, IEC 60947-1, EN 60529 bobine IP20

Secondo IEC 60529, IEC 60947-1, EN 60529 terminali principali IP00

Without derating 3000 m

AC-1 300 cicli orari

AC-2 /AC-4 150 cicli orari

AC-3 300 cicli orari

Circuito principale 600 V

1

2

3

0

3

A condizioni operative nominali per polo 10 W

1,3 kg

Close to contactor fitted with thermal O/L relay 0.85 ... 1.1 Uc -25 ... 50 °C

Close to contactor without thermal O/L relay 0.85 ... 1.1 Uc -40 ... 70 °C

Close to contactor for storage -40 ... 70 °C

Circuito principale 8 kV

50 Hz 250 ... 500 V

60 Hz 250 ... 500 V

Funzionamento in CD 250 ... 500 V

Circuito principale 1000 V

Secondo IEC 60947-4-1 e VDE 0110 Gr. C 1000 V

Secondo UL/CSA 600 V

Morsetto doppio

AFS146
